產品介紹：

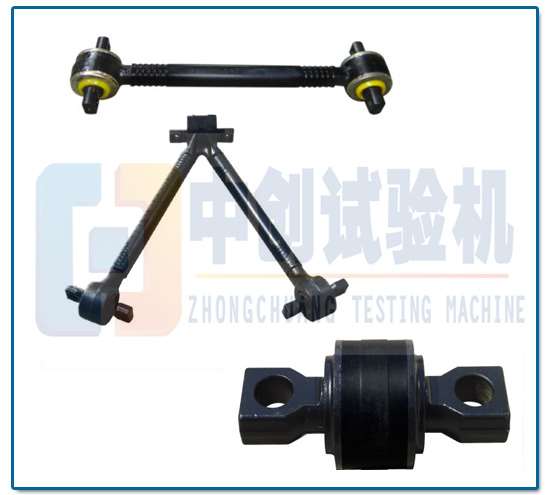

電液伺服拉壓擺扭三維復合疲勞試驗機主要用于測定試驗件（如空氣彈簧、推桿等）在動態載荷下的三向復合的疲勞特性。
性能特點：
a 可實現x、y、z軸3個自由度的動靜態試驗；
b x、y、z軸3個軸向試驗方式可以任意波形、任意頻率、任意相位、任意振幅組合。

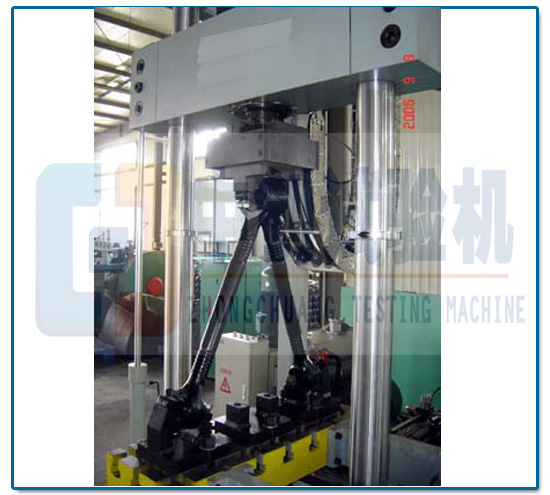

內部結構：
1、平滑，鍍鉻列 - 306使用兩個平穩，鍍鉻列，使用壽命長，易于橫梁位置的變化。
2、無級可調橫梁 -十字頭垂直可調無限的分辨率。橫梁位置的保持反彈的扭矩扳手免費收緊螺栓或液壓故障安全鎖。
3、橫梁液壓控制 -與夾具液壓螺栓摩擦橫梁的定位是所有車型的標準配置。橫梁運動控制面板，使用簡單的控制你解鎖，提高或降低并鎖定了橫梁。該設計保證了液壓突然斷電，不會產生任何有害橫梁議案。
4、位移傳感器-執行器有一個共同軸向安裝在活塞桿LVDT的。旋轉器有一個外部RVDT的封閉金屬柜的保護。這種設計既確保了傳感器和控制系統的精確位移信號。
5、簡化維修 -在整個負載列車是包含在基地大會，并為方便安排簡化維護。
6、安全外殼 -安全外殼可以安裝試驗區周圍期間保護經營者的破壞測試。
7、驅動器選擇 -不同的位移和閥門執行器可用，以及為客戶力量評級。服務閥組，伺服閥和液壓動力供應中型和應用的基礎上選擇。
此設備屬于特殊定制產品，圖片參數僅供參考！詳細的內容請咨詢我司銷售工程師。
技術參數：
|
產品型號 |
ZCPL-10 |
ZCPL-20 |
ZCPL-50 |
ZCPL-100 |
ZCPL-200 |
ZCPL-500 |
|
比較大靜態試驗力 |
±10kN |
±20kN |
±50kN |
±100kN |
±200kN |
±500kN |
|
靜態力值示值精度 |
±1% |
|||||
|
比較大動態試驗力 |
±10kN |
±20kN |
±50kN |
±100kN |
±200kN |
±500kN |
|
作動器比較大振幅 |
±50mm |
±75mm |
||||
|
示值精度±1%FS |
±1%FS |
|||||
|
試驗頻率范圍 |
0.01—50Hz |
|||||
|
主要試驗波形 |
正弦波、方波、三角波、斜波、組合波等 |
|||||
|
控制方式 |
全自動位移、荷載控制，各模式之間可平滑切換 |
|||||
|
垂向試驗空間 |
根據龍門架結構調整 |
|||||
|
恒壓伺服泵站規格 |
根據具體情況設計 |
|||||
